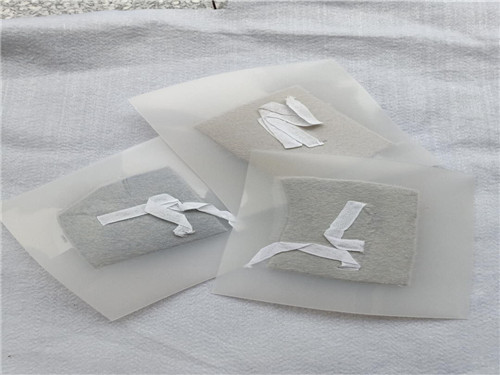

隧道吊帶防水板是一種常用防水材料。吊帶防水板施工特點,為達到防水可靠、排水暢通、經濟合理、不留后患的目的。確立結構自防水為根本,同時加強施工縫、變形縫等細部結構的防水措施。
一、吊帶防水板鋪設前準備工作:
1 、巖面處理
防水板施工時對巖面平整度要求較高,明顯凸凹的表面應分層噴射混凝土找平,將外露的錨桿頭,鋼筋網頭齊要切除,并用錘砸平或泥砂漿抹平.對于初期支護表面存在的凹凸部分,當矢高/弦長>1/6時,要作局部找平,根據找平范圍的大小選取補噴砼、抹砂漿或局部掛板模筑砼的方法找平,直到滿足矢高/弦長>1/6時,才算合格.
二、吊帶防水板鋪設方法:
1、 錨釘固定法
土工織物的鋪設: 土工織物沿環向鋪設,采用熱熔墊錨固,拱頂?shù)腻^固點應比邊墻密,一般拱頂錨固5個/㎡,邊墻錨固點7個/㎡,在凸凹處應適當增加固定點,相鄰兩環之間搭接寬度不小于100㎜,并用包縫機縫合,隧道防水板的鋪設,將整卷的隧道防水板沿環向從側面由下至上進行鋪設,邊鋪邊用焊槍將隧道吊帶防水板牢焊于熱熔墊上.隧道吊帶防水板鋪設要留有余量,不要繃得太緊.防水板搭接處焊接:采用專用焊機TH-1型將兩防水板焊接,搭接寬度不小于100㎜.
2、吊帶防水板系帶懸吊法:
掛前拼焊:將幅面較窄的成卷出廠定型產品平鋪在地面上,拼焊成便于鋪掛的大幅面卷材,拼焊的搭接寬度不小于100㎜,焊接不允許有漏焊、不牢現象,焊好的大幅面防水材料成卷放置備用,土工織物面向外.吊帶防水板的懸掛:采用“試鋪定位”的懸掛方法。將防水卷逐漸展開,貼著初期支護表面托起,當無紡織物上的吊帶貼到初期支護表面時,做好標識,在標識處用電鉆打眼,深度100㎜左右,釘入有細鉛絲的小木樁,并將高于初期支護表面的部分切除,將防水材料貼近初期支護表面,將吊帶與鉛絲系牢固,沿環向以同樣的方法進行下排防水卷材吊帶的懸掛,直進行至拱頂,轉而進行另外一塊大幅面防水板的鋪設。鋪后續接:將已鋪掛好的各塊防水材料之間的接縫焊接好.
3、 鋪設后的檢查:以直觀檢查為主,必要時采用充氣加壓檢查,檢查內容:防水材料的搭接寬度及焊縫是否符合設計要求.防水板與熱熔墊粘接是否牢固.
4. 上述檢查合格后方可進行二次補砌.
隧道吊帶防水板,采用無釘法熱風雙焊縫施工工藝鋪設防水層。
一、施工工藝:
1、防水卷材及無紡布要在初期支護驗收合格后方可施工,同時應特別檢查砼表面,除去露出的尖銳物。
2、鋪設襯砌背后的防水板前,應在防水板內側(靠近圍巖側)將無紡布用暗釘圈固定在噴層上。
3、防水卷材的鋪掛應采用雙焊縫無釘鋪掛工藝,防水卷材搭接長度不小于15cm,
4、隧道洞身模筑砼變形縫一般地段設置橡膠止水帶。
二、吊帶防水板施工方案:
1、防水板采用無釘鋪設,板縫間連接利用材料本身熱合,焊接嚴密可靠。施工中使用作業臺架,臺架長。先進行基面處理,然后鋪設防水層,基面處理通常超前于防水層作業兩個循環。
2.吊帶式施工方法鋪設,即利用主板與無紡布之間粘貼的布吊帶將防水板固定在暗釘上;防水板縫間連接采用熱風雙焊縫施工工藝焊接,搭接長度15cm。暗釘施作:先用電錘鑿孔,下塑料脹管(或木鍥),同時設置暗釘。
防水板鋪設:利用防水板背后的布吊帶將防水板固定于暗釘上。防水板固定點間距:拱部為~,側墻為~,在凹凸處適當增加固定點,點間防水層不得繃緊,保證二次模注砼澆注時不損壞防水板。
三、吊帶防水板的鋪設與固定:
鋪設防水板
1、鋪設與錨固是同時交叉進行的,鋪設固定塑料板時,不宜將板繃得太緊,在兩個固定點之間應使板長與圍巖噴層長度相等,以確保防水板與噴層表面密貼。
2、拱部鋪設塑料板,應從上而下進行,洞身的塑料板均搭接在各種洞室塑料板上面,并在正洞與洞室外緣處加固定點,固定點間距為米,焊縫寬為厘米,塑料板分左右兩幅,借施工鋼架分別從起拱線兩側同時自下而上逐環鋪設,每一環由起始基線控制方向,其余各環均以搭接縫寬度控制方向。
3、墻部鋪設塑料板:將大幅塑料板卷材吊起2-3米高,然后打開就位,先在墻部用射釘將板固定在噴層上,固定點間距為米,每點錨固力應大于150KG,焊縫寬一般厘米,邊放邊鋪,逐排進行錨固。
4、避車洞塑料板防水層鋪設工藝及施工要求與正洞相同,與正洞同時鋪設,但板材拼接應按實際開挖斷面來選擇。
四、吊帶防水板搭接:采用環向搭接,搭接采用熱楔法焊接搭接時,先實地丈量砼,噴層的內輪廓弧長加上富余量50cm,按此尺寸剪下塑料板,劃出搭接寬度15cm的線。焊接溫度及速度應適宜,溫度過高速度過慢會燒傷防水板,削弱該處防水板焊接強度;溫度過低,速度過快,則受焊面末充分熔融而影響粘合強度,從而影響焊縫質量,因此焊接時應充分考慮溫度與速度的匹配關系。接縫焊接前應先將焊機進行預熱,并設定好焊機的溫度和爬行速度,當指示燈由綠燈變紅時,便可操作。
